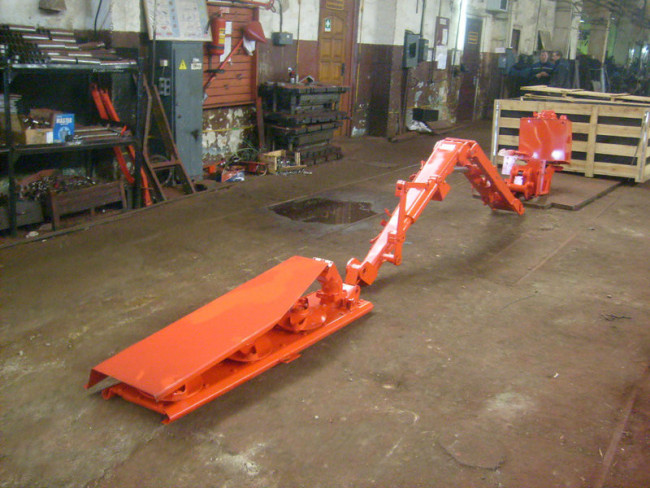

Косилка роторная навесная КОР – 16 (боковая дорожная)

Косилка роторная навесная КОР – 16 (боковая дорожная) Косилка откосов ротационная КОР-16

АНАЛОГ Косилка - кусторез К-78М роторная навесная дорожная (для окашивания придорожных полос, обочин)

Аналог Косилка ротационная Дорожная КРД-1,5

Основным предназначением косилки, является удаление травянистой растительности, а также мелкого кустарника, диаметр стеблей которых не превышает 20 мм, растущих на откосах и бермах осушительных, и оросительных каналов глубиной до 2-х метров. Косилка может применяться для удаления травянистой растительности и мелкого кустарника, растущего на обочинах, откосах, в кюветах и разделительных полосах автомобильных дорог в светлое время суток.

Основным предназначением косилки, является удаление травянистой растительности, а также мелкого кустарника, диаметр стеблей которых не превышает 20 мм, растущих на откосах и бермах осушительных, и оросительных каналов глубиной до 2-х метров. Косилка может применяться для удаления травянистой растительности и мелкого кустарника, растущего на обочинах, откосах, в кюветах и разделительных полосах автомобильных дорог в светлое время суток.

Косилка для откосов ротационная КОР 16 навешивается на трактор МТЗ 80/82 и другие модификации. Данная косилка используется для удаления травянистой растительности, мелкого кустарника, растущих на откосах дорог, на бермах осушительных и оросительных каналов, глубиной до двух метров. Так же косилку можно использовать для удаления травянистой растительности и мелкого кустарника с обочин дорог, кюветов, разделительных полос автомобильных дорог (в светлое время суток). Диаметр стеблей мелкого кустарника не должен превышать 20 мм.

Тип привода косилки - гидравлический.

Гидросистема косилки состоит из двух отдельных контуров. К первой части , которая присоединяется к гидросистеме трактора, относятся гидроцилиндры управляющие стрелой, рукоятью и режущим аппаратом косилки. Управление гидроцилиндрами производят через гидрораспределитель трактора.

Второй контур гидросистемы состоит из масляного бака косилки, питающего гидронасос и гидродвигатель, крутящий ротор режущего аппарата и питающийся от гидронасоса, а так же предохранительный клапан, кран, рукава высокого и низкого давления, трубопроводы, манометры.

Органы управления косилкой расположены в кабине трактора на пульте управления в виде трех рукояток, каждая из которых управляет работой одного из гидроцилиндров.

Обкатка косилки производится на заводе. Косилка готова к работе после заполнения маслом гидросистемы.

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ И ЕГО СОСТАВНЫХ ЧАСТЕЙ:

• Косилка в рабочем положении (рис. 1) состоит из следующих составных частей: рамы 1, гидроцилиндров 2, 3, 4, каркаса 5, поворотной рамы 6, стрелы 7, рукояти 8, звена уравновешивания 9, режущего аппарата 10, держателя 12 и гидросистемы (гидроприводов и РВД).
• Гидросистема косилки (см. "Схема гидравлическая принципиальная") состоит из двух отдельных частей (контуров). К первой части, присоединяемой к гидросистеме трактора 7, относятся гидроцилиндры Ц2, ЦЗ управлением стрелой, рукоятью и режущим аппаратом. Гидроцилиндрами управляют через гидрораспределитель трактора. Вторую часть гидросистемы составляют масляный бак косилки Б2, питающий гидронасос НМ1, гидродвигатель НМ2, крутящий ротор режущего аппарата и питающийся от гидронасоса НМ1, а также предохранительный клапан К1, кран Кр1, рукава высокого и низкого давления, трубопроводы, манометры.
• Органы управления косилкой расположены в кабине трактора на пульте управления в виде 3-х рукояток, каждая из которых управляет работой одного из гидроцилиндров.

ПОДГОТОВКА К РАБОТЕ:

• Обкатка косилки производится на заводе. Брус обкатывается на стенде. При обкатке должно быть отрегулировано давление в нагнетательной системе, отрегулирован перевод косилки из транспортной в рабочее положение, прокручен режущий аппарат.
• Косилка готова к эксплуатации после заполнения маслом гидросистемы, картера редуктора на ВОМе, картере режущего аппарата. При первом запуске залить масло также в гидронасос и гидродвигатель через дренажные отверстия.
• Рабочее давление косилки 80 кгс/см2 (8МПа). Регулировка давления производится вращением регулировочной ручки на предохранительном клапане при отпущенной контргайке. Роторы режущего аппарата при этом должны быть законтрены (зафиксированы между собой), чтобы создать необходимое давление.
• Перед эксплуатацией проверить правильность монтажа маслопроводов. Для этого установить стрелу и рукоять в положение максимального выноса, постепенно перевести в транспортное положение. При этом рукава гидросистемы не должны натягиваться, перекручиваться или зажиматься частями косилки. Изгибы рукавов должны быть плавными. Затем маслопроводы должны быть окончательно закреплены прижимами.
• Для заполнения гидросистемы использовать гидравлические масла ВМГЗ или МГ-30, возможны заменители соответственно АУ или И-ЗОА.
• Обеспечит работоспособность поршневого гидромотора и гидронасоса. Фильтроэлементы заменить при достижении перепада давления в фильтре 3,5 кгс/см2 или через 150 ч. работы.
• Давление к гидромотору подается в отвод, противоположный установленному гидроклапану предохранителя.

ИНСТРУКЦИЯ ПО СБОРКЕ И УСТАНОВКЕ КОР-16:

• Соедините Стрелу (7) с Рукоятью (8) с помощью двух пальцев ?40 L= 100мм. И зафиксировать их болтами М12х20.
• Соедините Звено уравновешивания (10) с Рукоятью (8) при помощи пальцев ?40 L=240 мм.
• Соедините Звено уравновешивания (10) с Режущей частью (12) пальцем ?40 L=240 мм.
• Установите Рычаг (9), установив его на ось Рукояти (8) и зафиксировав шайбой.
• Установите Тягу (11), соединив её пальцами ?30 L=60 мм. с Рычагом (9) и Режущей частью (12).
• Устанавливается с Креплением гидробака (2).
• На раму устанавливаются палец рамы для установки гидроцилиндра подъёма стрелы и Кронштейн (6).
• После установки Рамы(5) и Кронштейна (6) на трактор, устанавливают собранные вместе Стрелу (7), Рукоять (8) и Режущую часть (12). Соединив Кронштейн (6) с Стрелой (7), пальцем ?40 L=325 мм.
• Установите и закрепите Гидробак (1).
• Установка гидроцилиндров , насоса, рукавов РВД и фурнитуры производится согласно схеме гидроразводки (Паспорт и руководство по эксплуатации).

ПОРЯДОК РАБОТЫ КОСИЛКИ:

• отключить транспортную тягу
• опустить рукоять на канал гидроцилиндром
• осторожно опустить режущий аппарат на откос
• установить такое положение рукояти, звена уравновешивания и режущего аппарата, чтобы звено уравновешивания могло бы свободно ходить в шарнирах, обеспечивая этим копирование неровностей откоса режущим аппаратом, предохраняя аппарат и рукоять от поломки.

При наезде режущего аппарата на препятствие аппарат вместе с рукоятью и стрелой отклоняется назад и вверх — срабатывает механизм отклонения на поворотной раме. Действие механизма отклонения можно проверить, вытянув стрелу, рукоять, с приподнятым над землей режущим аппаратом, отклоняя руками аппарат назад

• включить привод режущего аппарата и начать движение. Начинать скашивание откоса сверху. Скорость выбирается в зависимости от состояния откосов и берм. Рекомендуется работать при замедленной передаче трактора на полных оборотах, чтобы обеспечить вращение роторов до 2000¬-1800 об/мин, благодаря чему получается качественный покос. Косилка за 3 прохода может скашивать откос шириной до 3,5 м
• в течение первого часа работы необходимо проверять затяжку болтов и гаек, обращая особое внимание на закрепление роторов и ножей
• при переезде на значительные расстояния режущий аппарат необходимо устанавливать в транспортное положение.
